Proyectos / 04
Impresiones 3D
Piezas que diseño e imprimo, sobre todo para navegar. El soporte del Vakaros Atlas 2 para el J/70, una flecha de veleta y alguna pieza decorativa. Con archivos para descargar.
Diseño e imprimo piezas para el barco y para navegar mejor: lo que no existe, lo que existe pero no encaja, o lo que se puede hacer un poco mejor.
Soporte del Vakaros Atlas 2 para el J/70
El Atlas 2 de Vakaros es el GPS que registra los datos que luego analizo con FastTack. En el J/70 necesitaba un soporte a medida, y este es el resultado después de once versiones:
- El equipo encaja de frente y queda sujeto en todo el contorno, con el cordino de seguridad pasado por la parte de abajo.
- Una ventana lateral y la salida superior dejan paso a lo que hay que conectar sin desmontarlo.
- Dos taladros en el frontal para fijarlo al barco.
- Detalles en relieve: el logotipo del J/70 y las iniciales JP en un costado, y el número de vela ESP 1214 en el otro.

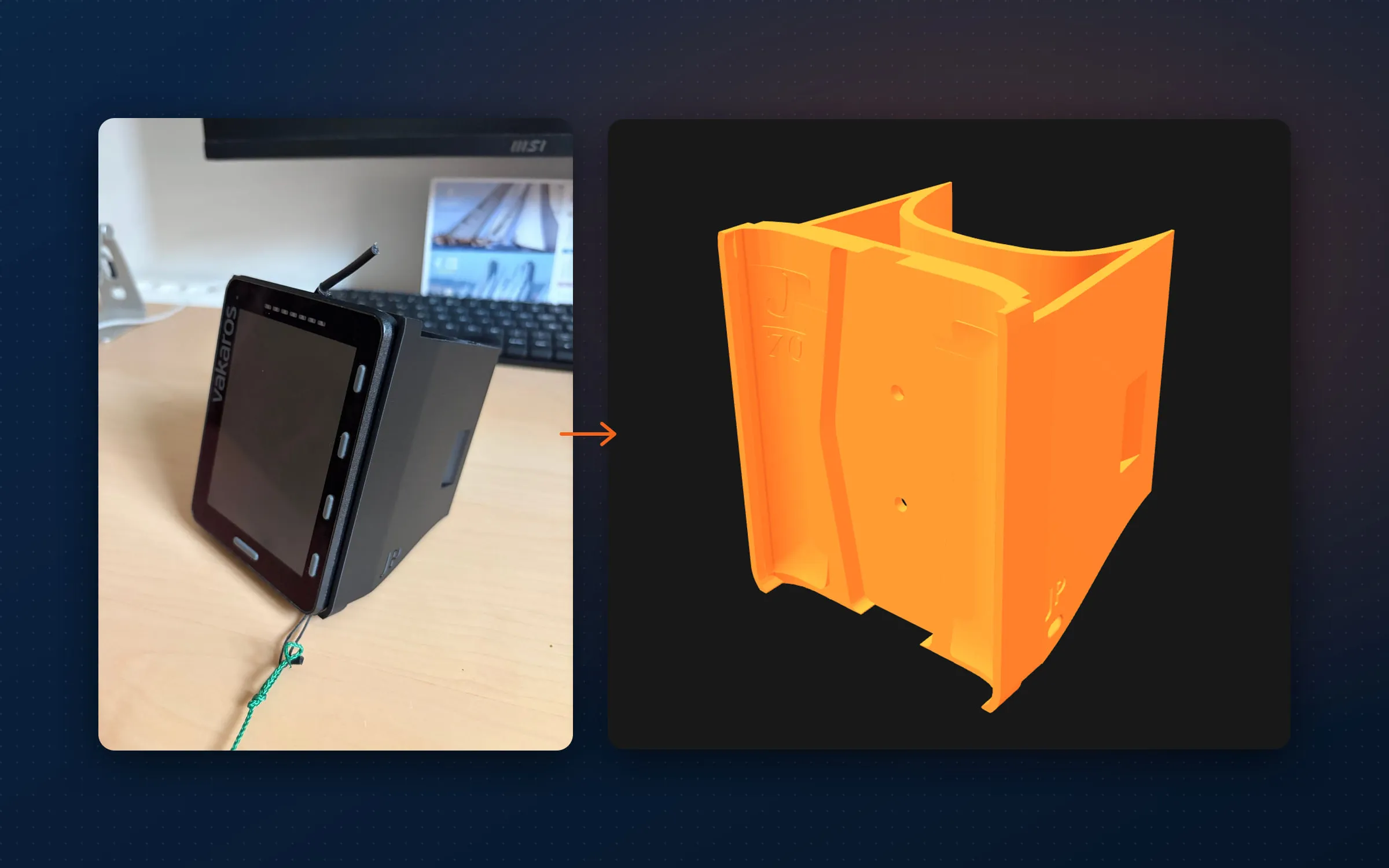

Del modelo a la pieza: cada versión se imprime, se prueba con el equipo y se corrige lo que no encaja hasta que sale bien.
Flecha de veleta
Una flecha para un indicador de viento: puntero, aleta de cola y eje de giro en una sola pieza de 172,5 × 44,5 × 10 mm. El archivo STL se puede descargar más abajo.
Piezas decorativas
No todo es funcional: la silueta de un Optimist, impresa en una sola línea, para colgar en la pared.
Archivos
Los archivos que comparto se pueden descargar libremente para uso personal.
Galería

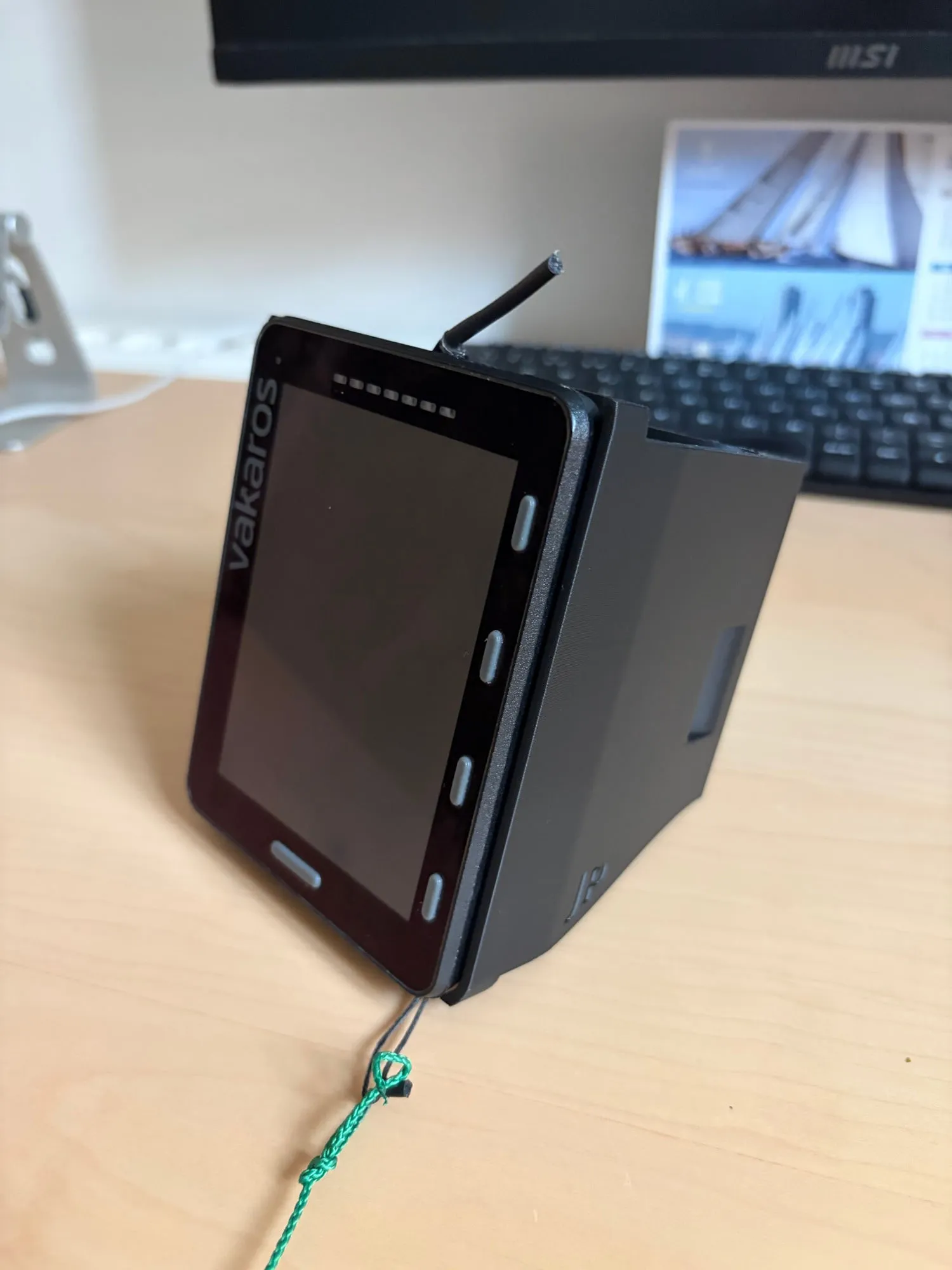

01El soporte impreso, con el Atlas 2 montado y el cordino de seguridad

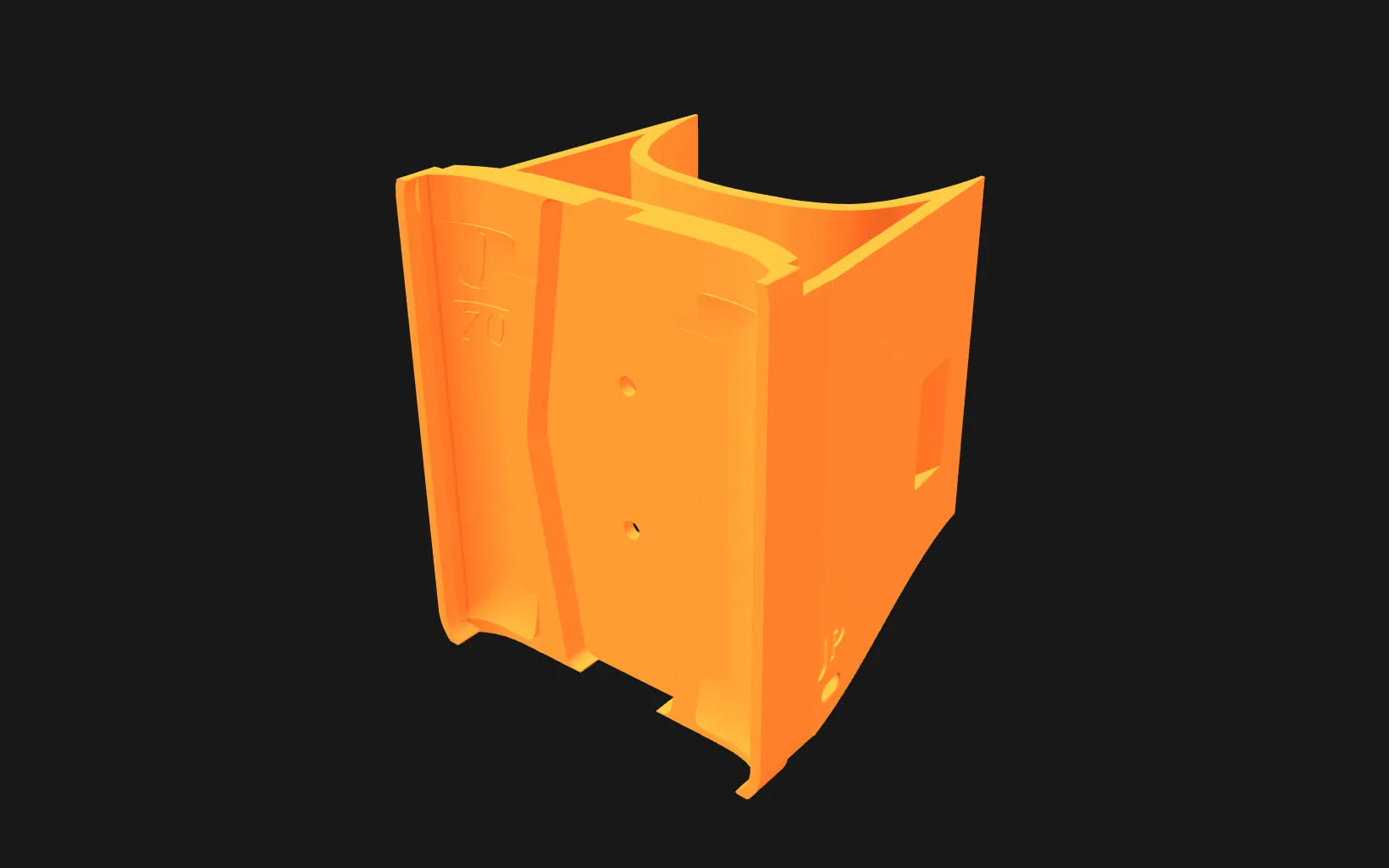

02El modelo del soporte (versión 11), con el logotipo del J/70 y las iniciales en relieve

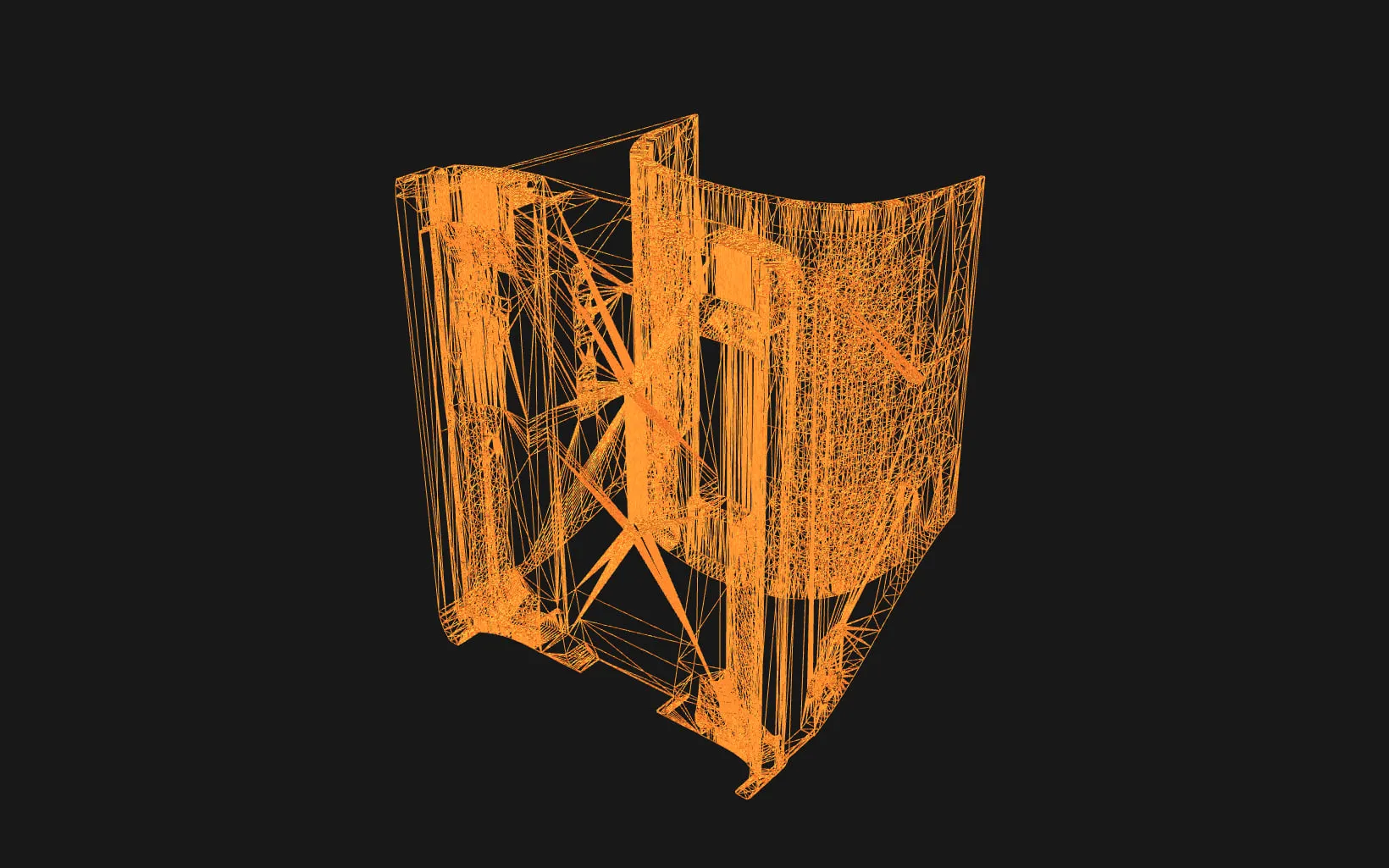

03La malla del modelo, 95 112 triángulos

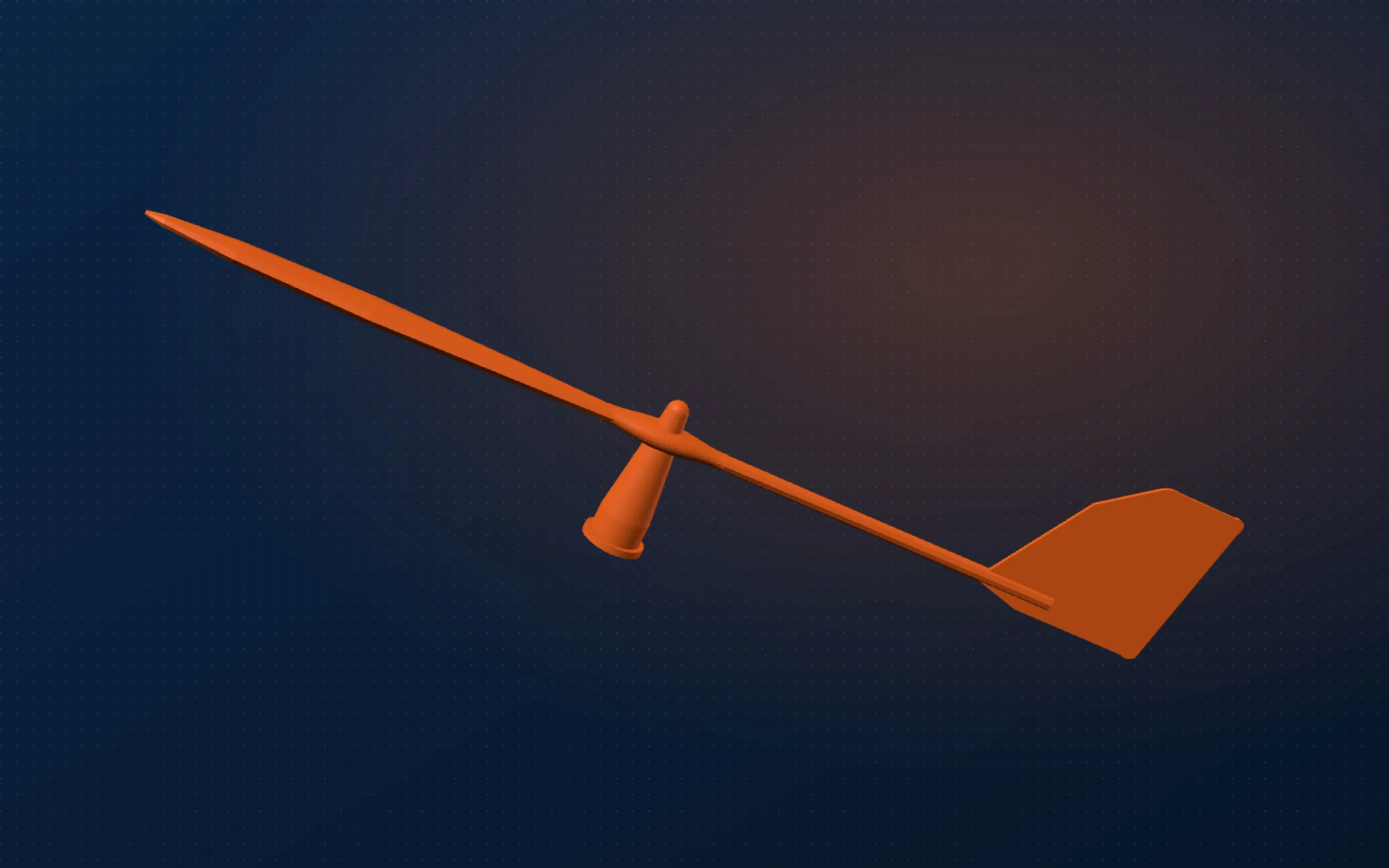

04Flecha de veleta (172,5 × 44,5 × 10 mm), descargable en STL

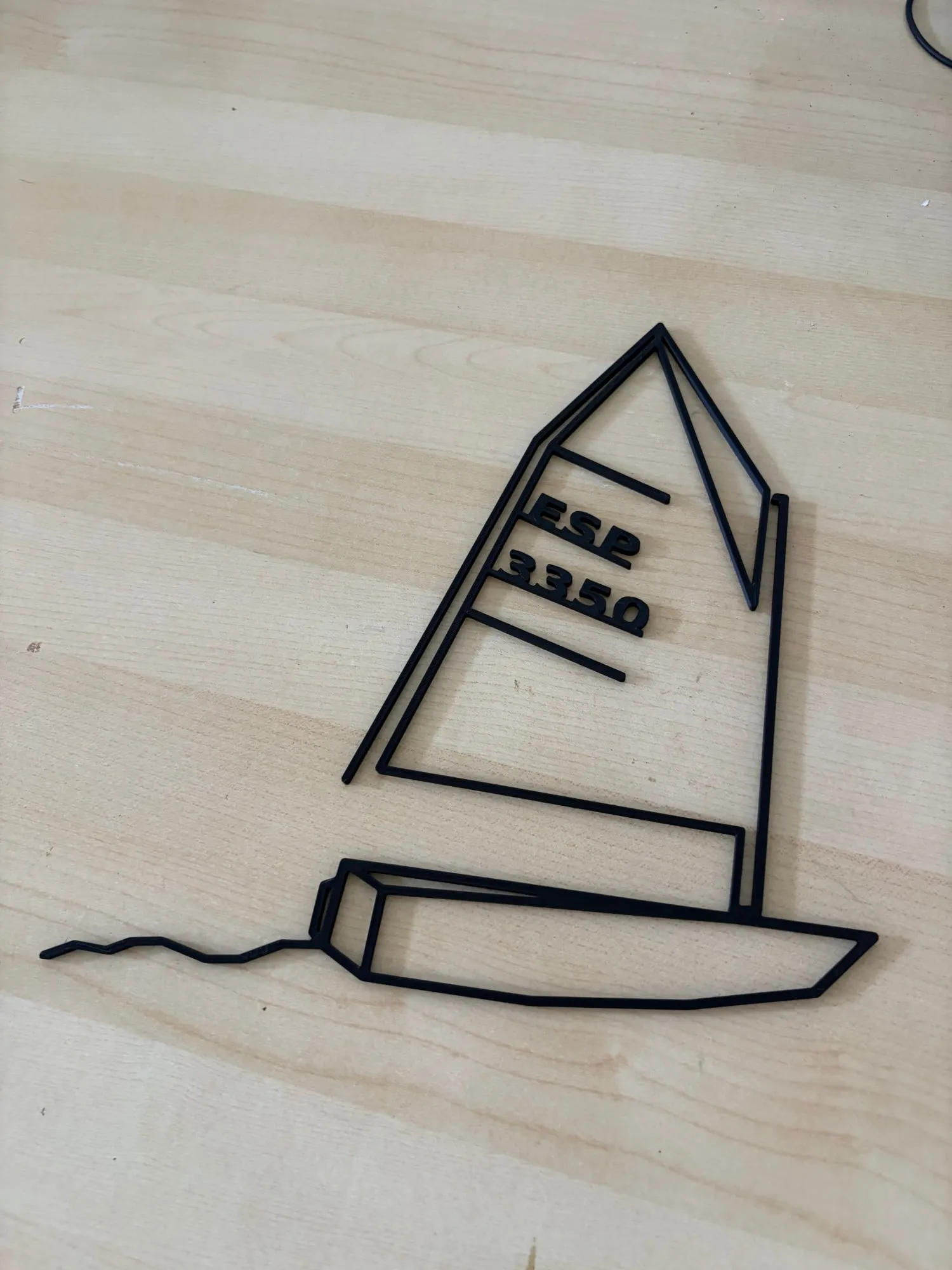

05Silueta de un Optimist, impresa como pieza decorativa
Archivos para descargar
Bitácora del proyecto
1 entradaPrimera pieza para el barco
Entrada de ejemplo del proyecto de impresiones 3D.
